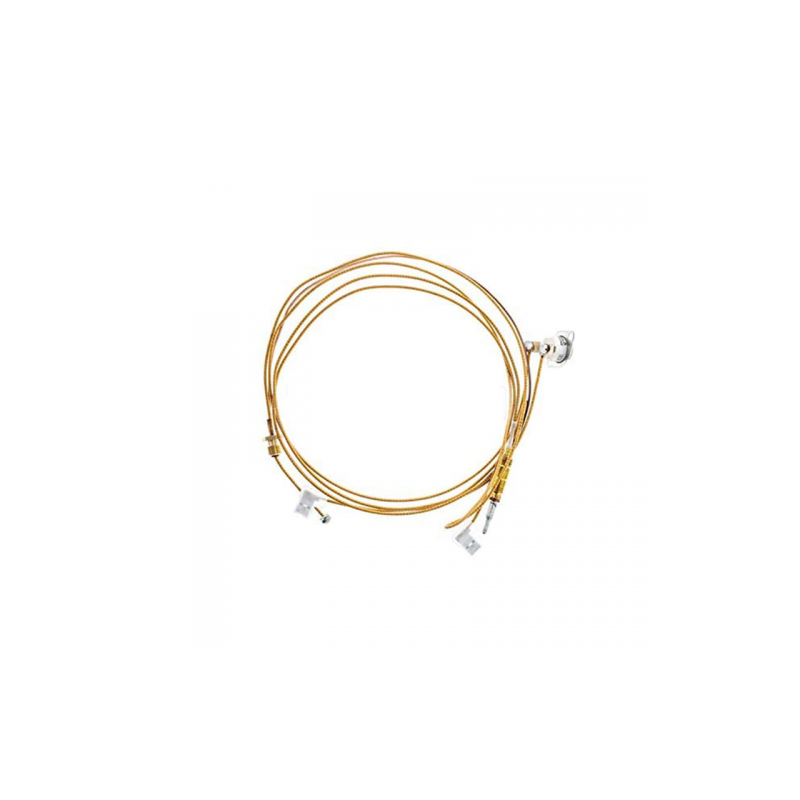

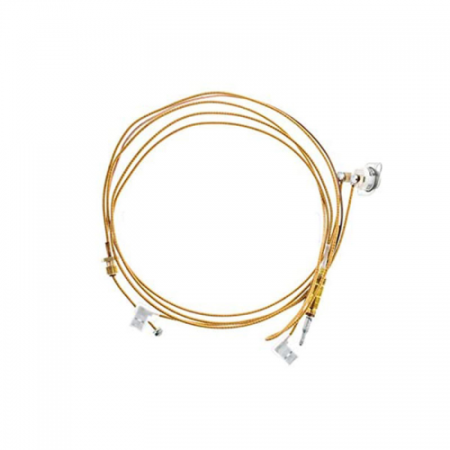

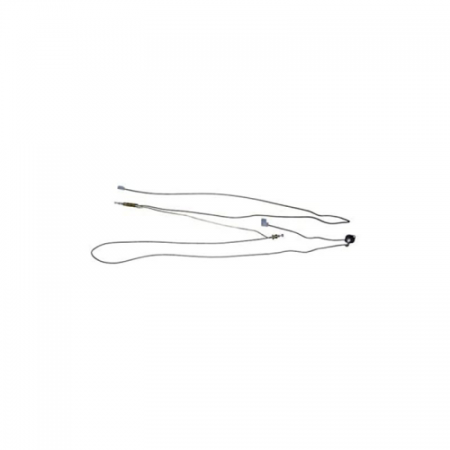

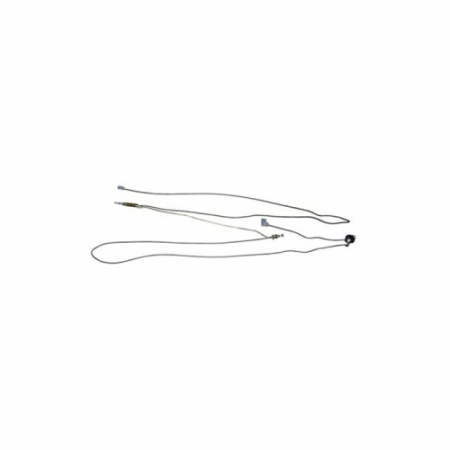

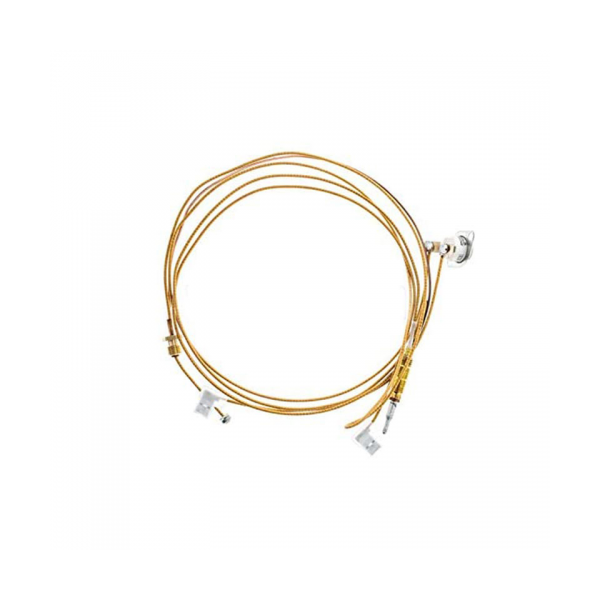

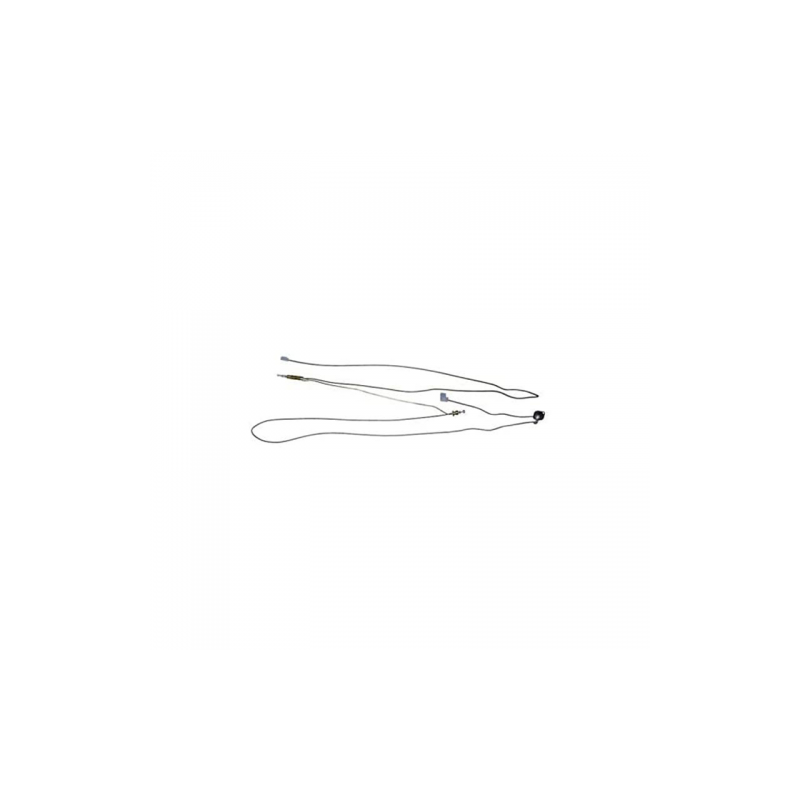

El Termopar Limitador (Ref. MU1205700) es un componente de seguridad doble. Por un lado, funciona como un termopar convencional para mantener la llama piloto mediante generación de milivoltios. Por otro lado, integra un dispositivo TTB (Termostato de Tiro) que monitoriza la correcta evacuación de los gases quemados. Si la caldera detecta un fallo en la salida de humos (revoque), el termostato TTB se calienta, interrumpe la corriente del termopar y provoca el apagado de seguridad de la caldera para evitar la acumulación de monóxido de carbono.

Ventajas y Beneficios

• Seguridad Integral: Protege al usuario no solo por fallo de llama, sino también por obstrucciones en la chimenea o mala evacuación de gases.

• Recambio Original: Garantiza que la temperatura de disparo (83ºC) sea la exacta definida por el fabricante, evitando falsas paradas o, peor aún, que no se dispare ante un riesgo real.

• Compatibilidad Asegurada: Diseñado específicamente para los modelos de la serie FA y CA de Fagor, asegurando que las roscas (M8x1 y 5/32") y la longitud del cable encajen perfectamente.

• Durabilidad: Materiales certificados para entornos de alta temperatura y uso continuo.

Recomendaciones de Instalación

1. Seguridad: Corte el suministro eléctrico y cierre la llave de paso de gas antes de cualquier intervención.

2. Desmontaje: Desconecte el cable del termostato TTB (situado normalmente en el cortatiros) y desenrosque la cabeza del termopar del piloto y la cola de la válvula de gas.

3. Montaje: Instale el nuevo termopar. Asegúrese de colocar correctamente el sensor TTB en su posición original en el cortatiros. Es vital que quede bien sujeto para que detecte el calor de los gases de forma eficaz.

4. Conexión: Apriete la tuerca de la cola (5/32") en la válvula de gas con cuidado, evitando forzarla para no dañar la estanqueidad.

5. Verificación: Encienda la caldera, compruebe que el piloto se mantiene y realice una prueba de funcionamiento asegurándose de que la ventilación es correcta.

Precauciones

• Integridad del cable: Este cable es muy delicado. Nunca lo doble en ángulos pronunciados ni aplaste el cable conductor, ya que la señal de milivoltios es extremadamente sensible y podría cortarse.

• Limpieza de contactos: Asegúrese de que los terminales del TTB estén limpios y bien apretados; cualquier resistencia eléctrica extra en este punto podría provocar un apagado erróneo de la caldera.

• Profesionalidad: Este es un componente crítico de seguridad. Si no tiene experiencia en sistemas de evacuación de gases, contacte con un técnico cualificado.
