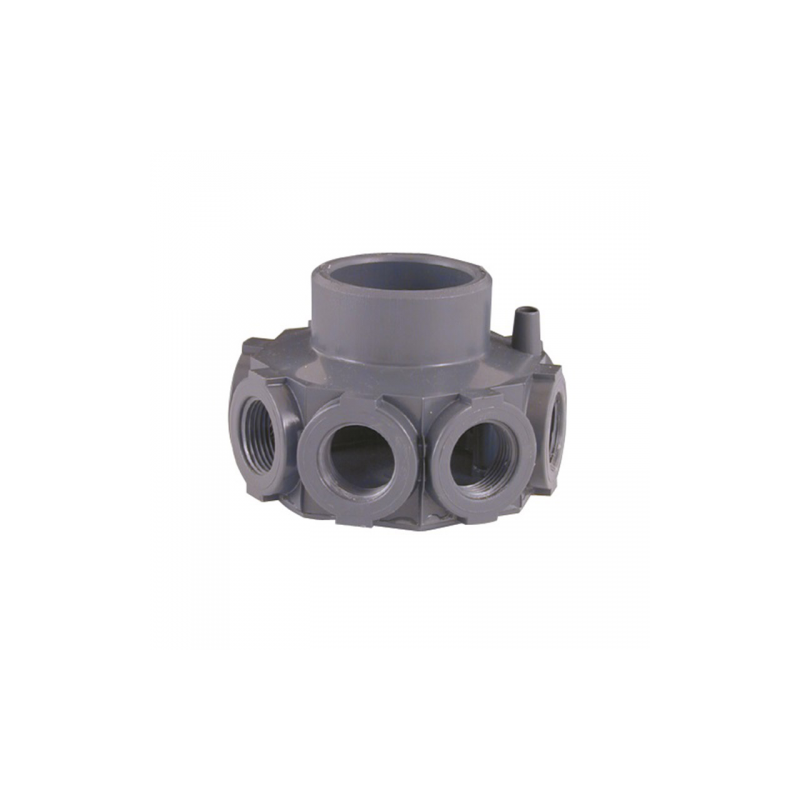

Capacidad de Distribución: 8 puertos radiales para el roscado de brazos colectores (crepinas).
Diámetro Interior del Cuello (ID): 50 mm (diseñado para acoplarse por inserción y encolado al tubo colector vertical central de la depuradora).
Diámetro Exterior del Cuello (OD): 63 mm (grosor perimetral reforzado para resistir tensiones mecánicas y asegurar una unión estructural firme).
Diámetro de Conexión de los Brazos: 3/4" (rosca gas hembra estándar para la fijación de las crepinas).
Material: Polímero técnico termoplástico de gran espesor e inmunidad ante la corrosión química salina o por cloro.
Pagos
Paga con tarjeta, PayPal o Bizum de forma segura
Entrega
Envío desde 4'20€ · Entrega en 24/48h.
Devolución
Gratuita en 7 días
Pago seguro garantizado
Distribución del Caudal Hidrodinámico: La configuración radial de 8 brazos permite cubrir un ángulo completo de 360 grados en la base inferior del tanque. Al disponer de múltiples puntos de succión distribuidos proporcionalmente, el caudal de agua se divide equitativamente, reduciendo las pérdidas de carga y optimizando la eficiencia de filtración de la bomba.
Prevención de Canales Preferenciales: Al aspirar el agua de forma totalmente homogénea por todo el fondo del filtro, obliga a que el flujo atraviese todo el lecho de arena por igual. Esto evita que se generen caminos directos verticales dentro de la masa filtrante, garantizando que el 100% del agua sea tratada y reteniendo hasta las partículas más pequeñas.
Cuello Reforzado (50 mm - 63 mm): Las dimensiones de su cuello de acoplamiento están sobredimensionadas para unirse a tuberías principales de presión de 50 mm. El espesor de pared resultante entre los 50 mm internos y los 63 mm externos actúa como un amortiguador mecánico contra las vibraciones generadas cuando arranca la bomba de filtración.
Al realizar la maniobra de "Lavado" en la válvula selectora, el cabezal colector invierte su función y se convierte en el distribuidor de impulsión:
El agua a gran presión desciende por el tubo central de la depuradora e ingresa al cabezal por su boca de 50 mm.
El cuerpo central distribuye de inmediato el caudal hacia los 8 puertos de 3/4".
Los 8 brazos expulsan el agua de forma ascendente con una fuerza uniforme, logrando expandir y "esponjar" toda la masa de arena apelmazada de manera homogénea para liberar la suciedad hacia el desagüe de forma eficiente.
Revisión por Pérdida de Medio Filtrante: Si detecta que la depuradora expulsa arena de sílex hacia los impulsores de la piscina y, al vaciar el filtro, comprueba que las crepinas están intactas, el problema suele ser una fisura en las roscas de 3/4" del cabezal o una rotura en la unión encolada del cuello de 50 mm.
Proceso de Encolado Técnico: Al sustituir esta pieza, limpie perfectamente el tubo vertical de PVC con disolvente limpiador. Aplique adhesivo especial para PVC de alta presión tanto en el exterior del tubo como en el interior de 50 mm del cabezal. Introduzca la pieza firmemente con un movimiento recto (sin girar) y espere el tiempo de curado recomendado antes de someter el sistema a presión hidráulica.
Montaje de los Brazos: Rosque los 8 brazos colectores de 3/4" siempre a mano. No utilice llaves metálicas ni aplique teflón en exceso en las roscas plásticas, ya que una fuerza desmedida expandirá el puerto hembra del cabezal, agrietándolo y obligando a sustituir toda la pieza de nuevo.
