Descripción y Ventajas Operativas

La solución técnica subterránea para el riego de grandes superficies con aguas regeneradas o de pozo.

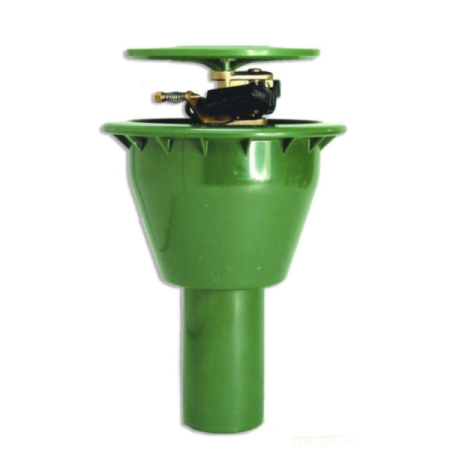

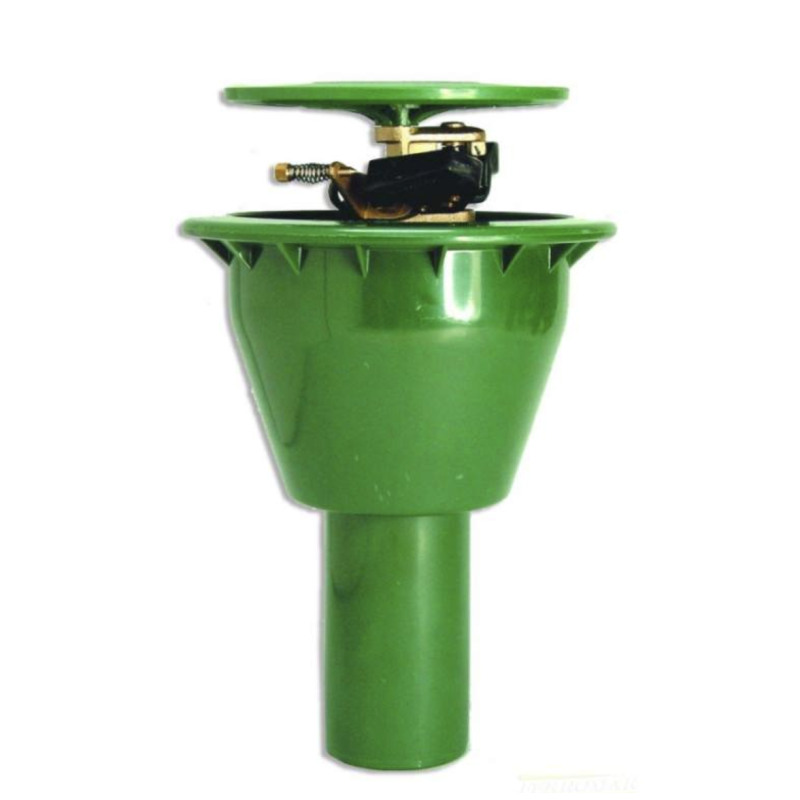

El valor de ingeniería del aspersor SR 4646 radica en su configuración híbrida. La carcasa exterior de ABS protege el mecanismo enterrado contra impactos de maquinaria y la radiación solar, mientras que el aspersor interno metálico asegura una larga vida útil frente al desgaste por fricción hidráulica. Al utilizar un mecanismo de impacto con martillo antisalpicadura de acetal, el equipo reduce las pérdidas de agua nebulizada cerca del cabezal, optimizando el coeficiente de uniformidad del riego. El tornillo cortachorros permite romper el flujo principal para ajustar el alcance fino y mejorar la pluviometría de cercanía.

Beneficios Clave:

• Mecanismo de Impacto Antiatascos: Ideal para instalaciones donde el agua contiene partículas en suspensión, ya que el paso interno libre evita las obstrucciones comunes de los sistemas de turbina.

• Junta Bilabial Autolimpiante: Asegura el retroceso correcto del vástago de 4,5 cm al finalizar el ciclo de riego, barriendo la tierra y las impurezas para evitar que el pistón quede bloqueado en posición abierta.

• Válvula Antidrenaje Integrada: Retiene la columna de agua dentro de la manguera en zonas con pendiente, impidiendo el vaciado del circuito por los aspersores más bajos y evitando encharcamientos.

Instrucciones de Instalación y Protocolo de Ajuste

Para garantizar una cobertura homogénea y un correcto funcionamiento mecánico, siga el siguiente procedimiento:

1. Montaje Mecánico: Conecte el aspersor a la tubería secundaria presurizada mediante una toma roscada macho de 3/4". Utilice un brazo articulado (swing joint) para ajustar la altura del aspersor de 18 cm de forma que la tapa superior quede perfectamente enrasada con el nivel del suelo y el césped.

2. Ajuste del Sector: Regule el arco de riego moviendo las anillas de fricción situadas en la cabeza del aspersor para definir el sector deseado (entre 35° y 360°). Para un círculo completo continuo, levante la pestaña de inversión metálica.

3. Ajuste del Alcance: Utilice el tornillo cortachorros situado sobre la boquilla para interponerse en la trayectoria del agua. Esto dispersará el chorro principal, permitiendo reducir el radio de alcance dentro del rango de 7 a 13 metros según los requisitos del terreno.

4. Mantenimiento del Filtro: El acceso al filtro interno se realiza desenroscando la tapa superior de la carcasa de ABS. Limpie la canastilla periódicamente si detecta caídas en la presión de salida.

Precauciones de Seguridad y Mantenimiento

• Alineación con el Terreno: Asegúrese de que el cuerpo del aspersor no sobresalga de la cota cero del suelo. Un aspersor mal enterrado sufrirá daños estructurales graves al paso de las cuchillas del cortacésped.

• Presión de Trabajo Mínima: Los mecanismos de impacto requieren una presión dinámica estable (generalmente por encima de 2 o 2,5 bares) para realizar el giro automático correctamente. Verifique los cálculos hidráulicos de la bomba si el martillo no recupera su posición.

• Hibernación del Sistema: En zonas con inviernos severos, sople la red de riego con aire comprimido. Aunque la válvula antidrenaje protege las líneas de vaciados menores, la congelación del agua retenida en el fondo de la carcasa de ABS podría rajar el equipo.
